Enteloxieren?

Hallo, bin natürlich noch voller Fragen und hab auch schon meine nächste. Hab etwas von enteloxieren gehört. Hab mir dann Abflussreiniger gekauft und einfach mal etwas stärker gemischt und reingeschmissen. Die farbe ist ab aber das Alu ist schwarz geworden. Das schwarze kann man mit viel polieren abmachen, aber bei kleinen teilen mit vielen Ecken und Kanten ist das schwer. Gibt es da eine andere möglichkeit?
Vielen Dank schonmal

Hallo, TM!

"Enteloxieren", auch dekapieren oder strippen, heißt, die Eloxalschicht (ein Aluminiumoxid/hydroxid) wieder in die metallische Aluminiumform überzuführen. Der Vorgang wird meist in reiner Natronlauge (wäßrige NaOH-Lösung) bei Konzentrationen von 50 - 300 g/l durchgeführt. Bei reinem Aluminium stellt sich eine silbrig glänzende, feinsatinierte Oberfläche nach dem Vorgang dar, der je nach Stärke der Schicht zwischen wenigen (10) Sekunden bis zu einer Minute dauern kann, selten länger.
Die Schwärzung rührt vermutlich von Legierungsbestandteilen des Werkstoffes her. Besonders Kupfer- und Zinkbestandteile fördern diese Schwärze. Das tut dem Prozess aber keinen Abbruch! Der schwarze Belag kann in einem Bad mit verdünnter Salpetersäure (10 - 20 %) wieder entfernt werden. Vorher aber gründlichst(!!) mit Wasser spülen.
Abflussreiniger sollte wegen der Beimengung von Tensiden und Emulgatoren aber tunlichst vermieden werden. Geht zwar, kann aber unvorhersagbare Ergebnisse liefern.

Grüße, Rudi

Ok, wo kann man den Salpetersäure kaufen?

Hallo, TM!

Versuchs mal in Apotheken oder Drogerien. Auch Galvanikbetriebe und Lieferanten chemischer Produkte kommen in Frage. Branchenverzeichnis durchsuchen und anrufen. In Wien könnte ich Dir eine Adresse nennen.

Gruß, Rudi

Oder versuche bitte mal vorab die Sucfunktion und Google zu nutzen... nicht nur um Salpetersäure zu finden.

Ich habe schon andere Beiträge dazu gelesen meine Frage nun aber:
Gibt es keine "kontrolliertere" Möglichkeit zu "enteloxieren" ?
Bei mir dauert es länger als 10 - 60 Sekunden.
Ich habe die gleiche Dosierung und auch Natronlauge (hier aus den Shop, also kein Abflussreiniger).
Selbst bei 10 Minuten ist die Oberfläche nicht silbrig bzw. das Eloxat ist noch vorhanden.
Auch Salpetersäure (25%) reinigt mir da nichts weg (ist also doch noch Eloxat vorhanden und kein schwarzer Schleier/Schmutz).

Ich kann doch nicht alle 60 Sekunden die Teile ständig aus der Natronlauge holen, spühlen und wieder in Salpetersäure tauchen um zu sehen ob das Eloxat mal endlich weg ist.
Wie macht ihr das denn ? Oder gibt es keine bessere Möglichkeit dies zu bewerkstelligen wenn es wichtig ist das Maße sich nicht verändern ?

Gruß
Dennis

Hallo, Dennis!

Zunächst mal:
Salpetersäure ist nicht zum Enteloxieren geeignet. Die Salpetersäure ist einzig und allein dazu da und sollte nur dann verwendet werden, schwarze Beläge, die sich im Natronlaugebad auf der Aluminiumoberfläche (bei bestimmten Legierungen) gebildet haben, abzuwaschen.

Wenn nach zehn Minuten noch eine Schicht existiert, dann liegt der Verdacht nahe, dass das Werkstück entweder nach dem Eloxieren lackiert wurde oder gar nicht eloxiert, sondern nur lackiert wurde. Da kannst Du mit Natronlauge nichts erreichen.

Grüße, Rudi

Ich habe nicht geschrieben das ich mit Salpetersäure versucht habe etwas zu enteloxieren.
Die Salpetersäure habe ich nur verwendet um schwarze Belege vom Aluminium zu entfernen die nach der Natronlauge auf der Oberfläche ist (je nach Legierung, WENN diese Belege überhaupt entstehen).

Die Teile die ich enteloxieren will sind nicht lackiert.
Das waren vorher blanke Teile die ich mal eloxiert hatte und nun wollte ich sie umfärben, also nochmal eloxieren und dafür wollte/muss ich die Teile ja erstmal wieder enteloxieren.

Meine Dosierung der Beize war wie im Shop angegeben: bis 150 Gramm pro Liter
Und ich habe es locker 10 Minuten drin gelassen, rausgeholt, gründlich gespühlt und man sieht das daß Eloxat gerade erst angefangen hatte sich zu aufzulösen.

[Bearbeitet]
Es hat nun funktioniert.
Ich hatte es eben nochmal probiert aber dieses mal mit warmen/heissen (nicht kochenden) Natronlauge.
Stoppuhr bereit gestellt, Alu Teil reingehalten dann sieht es aus wie beim Kartoffel kochen und zack nach 10 Sekunden rausgeholt gespühlt - BLANK
Ein zwei Stellen waren noch nicht ab, also noch mal reingehalten für 3-5 Sekunden und alles ist perfekt.

Vielen Dank für die schnelle Antwort und der tollen Hilfe hier im Forum.

[nochmal bearbeitet]
Puh ich habe die Teile mal nachgemessen.
Bei 10 Sekunden verschwanden schon 0,24mm
Und bei einem anderen Teil wo die Zeit nur 5 Sekunden war verschwanden 0,05mm.
Also 0,24mm finde ich schon relativ viel oder was meint ihr ?
Bei Passgenauigkeit sollte, also sowieso nach Möglichkeit, immer der entsprechende Bereich maskiert werden.

Hallo,

Da ich auch etwas zu enteloxieren hatte, habe ich mich mal mit dem Thema beschäftigt.
Da das eloxieren mit Gleichstrom funktioniert, muss es doch theoretisch möglich sein den Prozess umzukehren und zum enteloxieren zu verwenden - ohne Chemikalien!

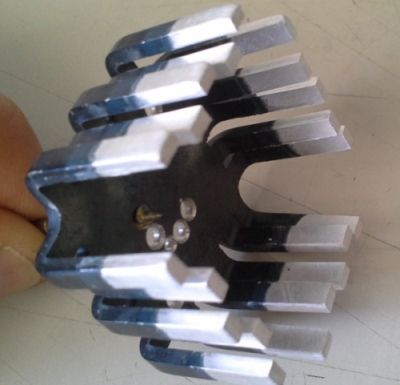

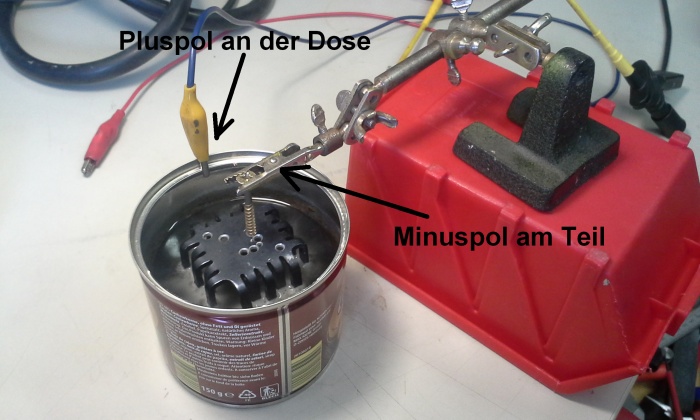

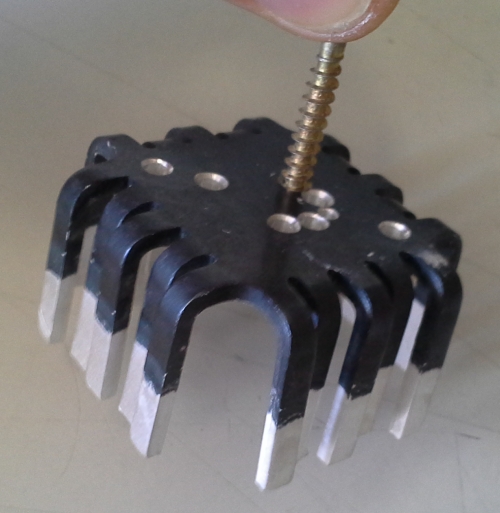

Als erstes hab ich mal eine Dose Erdnüsse verdrückt um ein elektrisch leitendes Gefäß zu bekommen. In das Gefäß kommt heißes Wasser und etwa ein halber Teelöffel Salz hinein, damit das Wasser elektrisch leitend wird. Dabei solll das Gefäß so groß sein, dass das zu enteloxierende Teil zum Rand einen Abstand von etwa 2cm hat. Es darf den Rand des Gefäßes nicht berühren, da es sonnst nach einiger Zeit zu einem Kurzschluss kommt. An die Nussdose kommt dann der Pluspol einer Stromquelle und an das Teil der Minuspol. Als Stromquelle benutzte ich ein regelbares Netzteil 10A/ 30VDC. Bei meinem Versuch mit dem Kühlkörper hatte ich eine Stromstärke von 1,8A bei 4,4VDC eingestellt und es dauerte etwa 10 Minuten bis das Teil schön blank war. Je höher die Stromstärke und je mehr Salz desto schneller geht der ganze Vorgang.
Wenn man an bestimmten Bereichen die Eloxierung nicht runter haben möchte, kann man einfach mit einem beliebigen Lack die Bereiche vorher Lackieren (isolieren).
Den Vorgang unbedingt an einem gut belüfteten Ort durchführen, da an den Elektroden Wasserstoff und Sauerstoff entsteht (Knallgas).
Grüße!
