Erste mal eloxiert und farbe löst sich

Hall,o
ich habe heute das erste mal mit dem starterset eloxiert.
habe es genau wie in der Anleitung gemacht
habe die probe bleche genommen 60 min mit 7,2V und 0,6A
farbe wurde gut angenommen ( Gold) Sah bis danin richtig gut aus dann ins kochende Wasser mit der Sealinglösung auch 60 min danach rausgeholt farbe lief matt an und lies sich zeilweise abwischen...
was habe ich falsch gemacht??????

Hallo!

Um das Problem einzugrenzen, benötigt man weitere Infos.

Wie wurde denn kontaktiert und welche Fläche anodisiert?

Wie lange wurde bei welcher Temperatur gefärbt?

Mit freundlichen Grüßen
Christoph Drube
Electronic Thingks

Hallo,

ich habe ein ähnliches problem. es scheint so als würde große restbestände auf der Oberfläche lagern, dabei kann man einige leichter und andere schwerer abwischen.

Was auch auffiel, dass beim Reinigen mit dem Drucksprüher die farbe aus den poren löste. Kann das passieren? (Bild 2)

die Teststreifen waren 60 min im säure bad und 15 min im Farbbad.

Bild 1

Bild 2

Hallo!

Das sieht nach unzureichender Schichtqualität aus.

Bitte die Fragen unter Anodisierprobleme so ausführlich wie möglich beantworten.

Je mehr Informationen wir haben, desto präziser ist die Diagnose.

Mit freundlichen Grüßen
Christoph Drube
Electronic Thingks

Hi,

ich probierte heute erneut ein Testblech aus Aluriffel mit 80cm² 99,5

Reiningung
20s in Laugenbad
abgespüllt und in Dest.Wasser gewässert

Eloxier
1,2 A
45 min (Spannung sank um ca. 0,5 Volt am Ende)
Bad 18 Grad
19% Schwefelsäure
abgespüllt unter Leitungswasser
2min in Destiliertenwasser gewässert

Farbbad
10 min
rot
32 Grad
habe gerührt und geschwenkt
mit dest. wasser vorischtig abgesprüht

Sealing
Sealingmittel aus dem Starterset
wasser hat gekocht
Temp am Werkstück ca. 85 grad laut Fleichthermometer
am boden 95 grad
über werkstück 80 grad

Die Frage ist ob solche ergebnisse durch ungenügende Sealingtemperaturen entstehen können?

Denn unmittelbar in der mitte des Werkstück, welches nah am Boden war, sieht das Ergebnis gut aus und die Farbe schmiert auch nicht

die andere Seite scheint garnicht mit dem Wasser reagiert zu haben

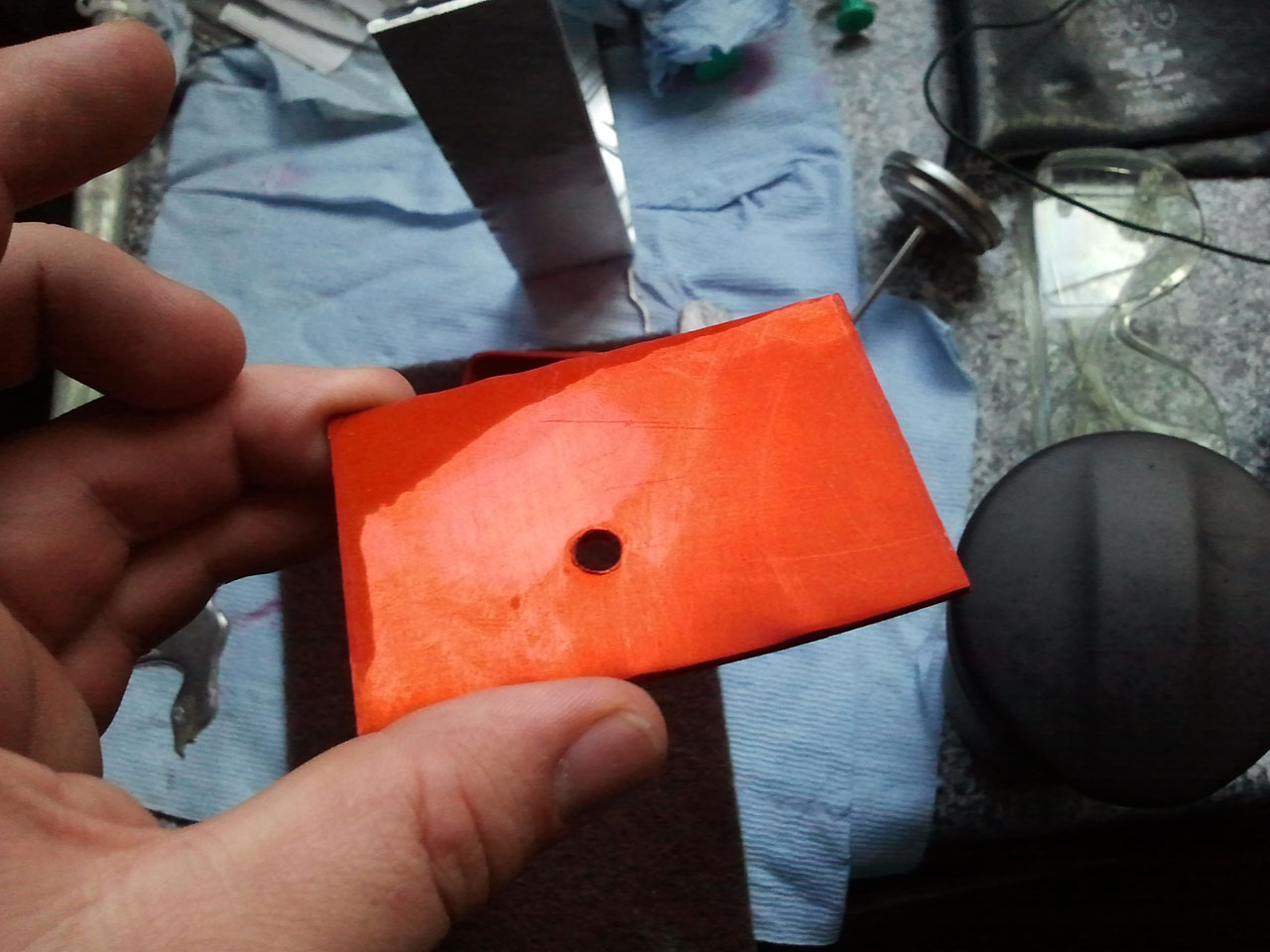

gute Seite

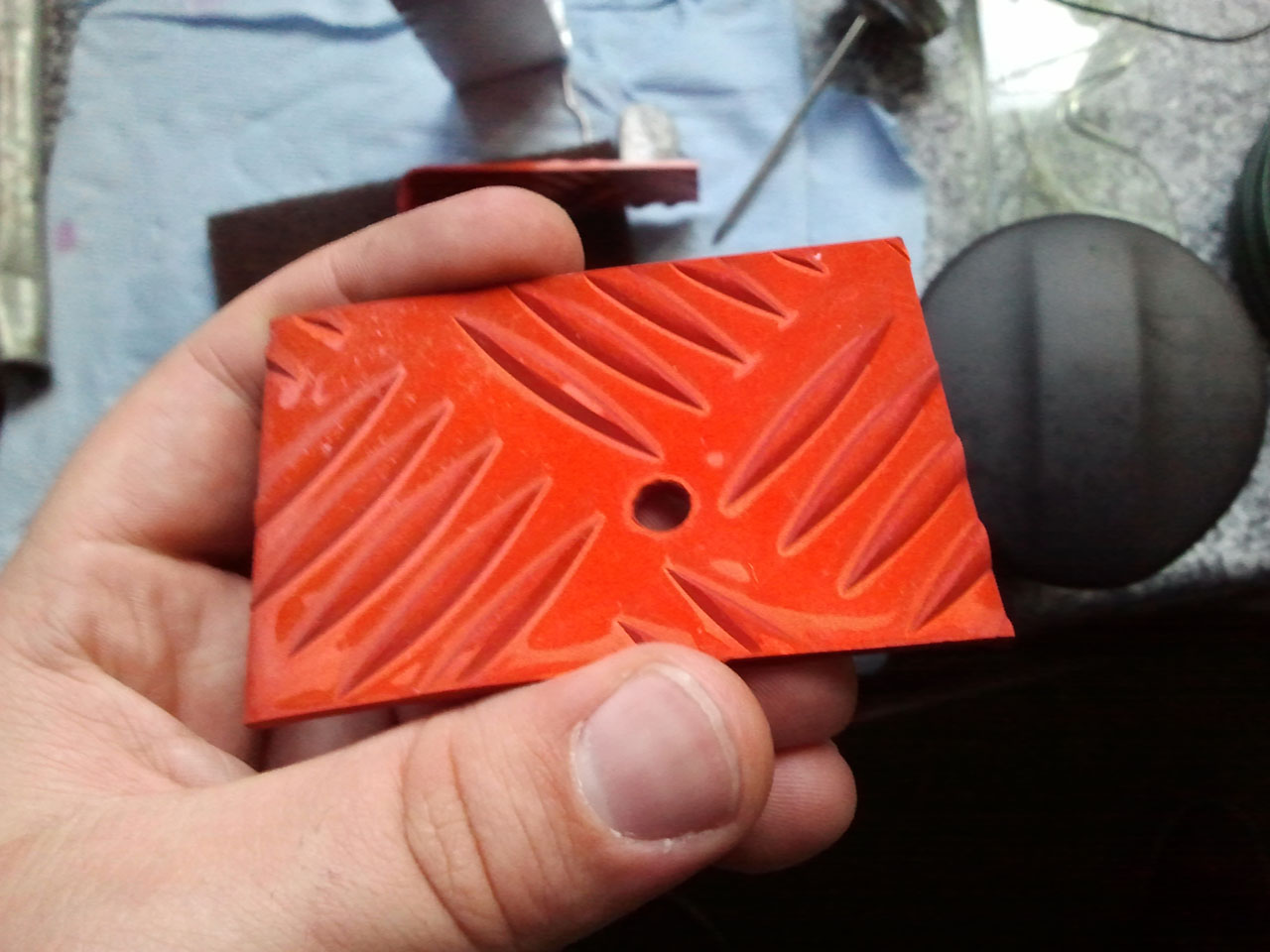

schlechte Seite

Hallo!

Die Fotos lassen sich leider gerade nicht aufrufen, aber:

Die Sealingtemperatur ist auf jeden Fall zu niedrig. Die ">96°C-Regel" gilt überall im Bad.
85°C ist auf jeden Fall viel zu wenig. Zur Not würde ich mit Überdruck (Dampfkochtopf-Prinzip) arbeiten.

Ansonsten sehe ich jetzt keinen gravierenden Fehler - außer vielleicht die Färbetemperatur, die etwas niedrig ist.

P.S.: Fotos nach Möglichkeit bitte direkt hier hochladen. Meist verschwinden die sonst nach einiger Zeit von den verlinkten Servern und Leute, die später diesen Thread lesen, wissen dann nicht mehr, wovon die Rede ist.

Mit freundlichen Grüßen
Christoph Drube
Electronic Thingks

Vielen Dank, das bestättigt meine Vermutung.

Hier nochmal die Bilder. Kann sowas durch eine zu niedrige Temperatur entstehen?

Ja - durchaus (wie weiter oben beschrieben).

Allerdings sieht es auf dem zweiten Foto so aus, dass nur ganz bestimmte Bereiche der Riffelung schlecht eloxiert wurden.
So etwas kann auch an mangelnder Umwälzung des Säurebades oder Unregelmäßigkeiten im Blech selbst liegen.

Ist ein Schichtdickenmeßgerät vorhanden? Dann würde ich mal die Dicke an verschiedenen Punkten bestimmen.

Mit freundlichen Grüßen
Christoph Drube
Electronic Thingks

nein leider nicht, woher beschafft man sich so ein gerät?

ein problem könnte sich höchsten aus unserem eloxbad ergeben. die kathode war relativ groß, bildete ein L-form und stand auf dem Boden. Das Werkstück war direkt darüber und wurde von den Wasserstoffblasen umsprudelt. Weis nicht ob dies geschadet hat?

jedoch sahen alle unsere Ergebnisse wie auf den Fotos aus.

Hallo,

ich habe mir so ein Gerät von Ebay aus China zugelegt: CM8822 Paint Coating Thickness Gauge Meter F/NF.
Du findest hier auch einige Beiträge im Forum dazu.

Zum Eloxieren benötigst du ein Gerät mit NF Sonde, Beschichtung unmagnetisch auf unmagnetischem Metall
(die F Sonde sind für Beschichtungen unmagnetisch auf magnetischem Metall).

Wichtig ist das, dass Gerät mit Kalibrierfolien geliefert wird. Wenn du es vor Benutzung damit abgleichst liefert es ganz brauchbare Werte.
(Zu dem Kaufpreis werden eventuell noch Zollabgaben fällig die du beim Empfang des Gerätes beim Postboten bezahlen musst).

Aber du kannst auch erst einmal an Probestücken mit einem Schraubenzieher durch abkratzen die "gefühlte" Schichtdicke/Härte ermitteln das
ist billiger.

Gruss

Matthias

hm, nicht gerade günstig. könnte sowas auch ein lackierbetrieb haben?

So, Problem behoben. Danke für die Hilfe!
