Farbe blättert einfach wieder ab!

Hallo,

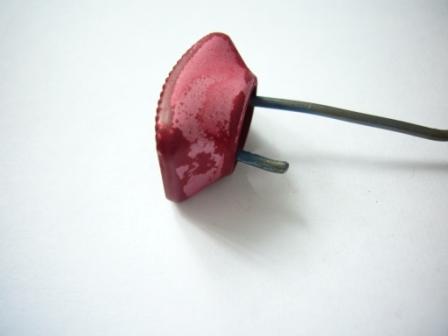

bei mir tritt aktuell das Problem auf, dass wenn ich mit dem Finger drüber rubbel,
die ganze Farbe wieder abgeht. Woran liegt das?
Eins war etwas merkwürdig, nach dem Reinigungsbad war das Alu Dunkel angelaufen, ist das ab und zu normal?

Die Teile welche ich in der Vergangenheit eloxiert habe, weisen diese Fehler nicht auf.

Grüße

Hallo, Sparky!

Sparky79 schrieb: .. dass wenn ich mit dem Finger drüber rubbel, die ganze Farbe wieder abgeht. Woran liegt das?

Einfach gesagt, liegt das daran, dass Dein Werkstück die Farbe nur sehr unvollständig aufgenommen hat und der größte Teil der Farbe sich nur auf der Oberfläche abgesetzt hat.
Diese binsenweise Antwort wirft die Frage aber gleich nochmals auf; woran liegt die ungenügende Farbaufnahme?

In Verbindung mit Deiner zweiten Beobachtung

Sparky79 schrieb: Eins war etwas merkwürdig, nach dem Reinigungsbad war das Alu Dunkel angelaufen

lassen sich da schon wilde Vermutungen anstellen, aber da mußt Du noch ein paar Informationen geben:

- Womit wurde gereinigt - Natronlauge, Alureiniger?
- Ist Dein Teil dunkel (grau, graublau) angelaufen oder war das ein schwarzer Überzug?
- Ist die "Verdunkelung" im Säurebad zumindest einige Zeit erhalten geblieben oder ist sie sehr rasch (wenige Sekunden) verschwunden?
- Wie lange anodisiert?
- Stromdichte?
- Temperatur des Anodisierbades (Anfang, Ende)?
- Säurekonzentration?
- Farbbadtemperatur?
- Verweildauer im Farbbad?
- Einstufen-, Zweistufensealing, jeweils verwendete Chemikalien?

Grüße, Rudi

Hallo Rudi!

Habe das Alu mit Natronlauge abgebeizt, poliert und im Reinigungsbad vom Starterset gereinigt.
Dann ins Säurebad für 60 min. (der Dunkle belag verschwand sofort nach dem Strom einschalten).

Das Labornetzteil hab ich auf max. 20 Watt und 0,5 A eingestellt. Die Temperatur anfang ca.18.5 Grad, dann ging die Temperatur hoch auf 20 Grad und hab dann mit Kühlpacks wieder die Temperatur nach unten bekommen.

Farbbadtemperatur hat gestimmt, überwache alles genau mit einem Digitalen-Thermometer (Verweildauer ca.5 min.).
Ich mache Zweistufensealing, weil meine Alu-Teile UV beständig sein sollen (Chemikalien hab ich alle aus dem Sarterset und Sealsalz noch so dazu bestellt).

Das wahr schon mein zweiter versuch mit diesen Alu-Teilen!

Wie sieht's eigentlich mit den Titan-Drähten aus? Kann man die eigentlich ewig benutzen, oder sollt ich da mal neu nehmen?

Gruß Timo

Hallo, Timo!

Ich habe gerade einen Eloxierdurchgang hinter mir.
Auch meine Teile laufen im Reinigungsbad dunkel an, sie sind dann nicht mehr silbrig weiß, sondern stählern blaugrau. Das ist normal, und die Anlauffarbe verschwindet im Säurebad sofort.

Alle anderen von Dir geschilderten Gegebenheiten sind unauffällig, bis auf die Färbung!

Du hast mir zwar verraten, dass Du die Temperatur des Farbbades mittels Digitalthermometers überwachst und sie daher "stimmt", nicht aber, aber wie hoch diese Temperatur nun ist. Es sollten zwischen 50 und 60 (70) Grad sein.
Die Verweildauer im Farbbad war sicher zu kurz! Der gewünschte Farbton sollte nach 15-20 Minuten erreicht sein. Nach nur fünf Minuten ist erst ein Bruchteil der Farbe, die nötig ist, in die Poren gewandert. Das braucht Zeit!
In Deinem Fall war sicherlich die Oberfläche mit Farbpartikeln überzogen, die Poren aber noch fast leer, und daher hat sich die Schicht beim Sealing zum Teil unter den Farbpartikeln geschlossen. Dort konntest Du die dann völlig frei liegende Farbe abwischen.

Die Titandrähte kannst Du immer wieder verwenden! Ab und zu mit feinem Schleifpapier blank machen kann nicht schaden, ist aber kaum mehr als Kosmetik.

Grüße, Rudi

Hallo Rudi!

Bei bordeauxrot sind es 40-50 Grad (TM-1 im Download Bereich).
Aber wenn die Zeit im Farbbad zu kurz ist, dann muss ich ja die Farbe noch mehr verdünne!
Sonst wird die Färbung zu dunkel!

Komischer weise hat's aber mit den anderen Alu-Teilen (in bordeauxrot) funktioniert.

Gruß Timo

Hallo Timo,

wahrscheinlich liegt der Fehler im Schichtaufbau selbst, z.B. einem Kontaktproblem. Hast du den Stromfluss über den gesamten Prozess überwacht?
Und ja, wenn dir die Farbe zu dunkel ist, musst du sie verdünnen! 5 min färben ist nix.

Grüsse, Thomas.

Hallo
Also ich kann mich täuschen, aber das schaut mir doch sehr nach einen Gussteil aus.

http://www.electronic-thingks.de/forum.html?file,8,file=413

Bei Gussteilen ist das Eloxieren immer ein bisschen kritisch und bringt oft Probleme mit sich.

Mfg.

Hallo,

den Stromfluss hab ich nicht die ganze Zeit überwacht. Ich hab das Labornetzteil auf 0,6A gedreht aber über 0,4A ist es nicht gegangen!
Für die beiden Teile hatte ich 0,4A ausgerechnet, gebe aber immer 0,1 bis 0,2A noch dazu.

Wenn es ein Gussteil ist, was kann man da tun?

Danke an alle für die Hilfe!

Gruß Timo
