Unregelmässige/ausgebleichte Färbung

hallo leute,

Habe nun meine ersten eloxierversuche hinter mir,
Werkstück ist eine Kugel ~54mm mit zylindrischem forsatz .

Werkstoff dürfte AlMg Si 0.5 sein.

Versuchsaufbau:
schwefelsäurebad 18,5 % im Plastikeimer,
eine bleikathode beim ersten versuch, 2 stk bleikathoden ~10x15cm beim zweiten versuch,
keine badumspülung,
werkstück schwebend aufgehängt mit titandraht.

Farbbad orange 3g/L

Stromquelle eigenbaugerät , max 2,2 A bei 10-13v

Vorgang erster versuch:
oberfläche poliert,
reinigung durch reinigungspulver (aus dem shop hier),
spülen destilliertes wasser,
eloxieren 70 minuten bei 2,0 A (bad wurde nicht umgewälzt), temperatur gefühlt leicht über raumtemperatur, kein wesentlicher anstieg,
spülen,
farbbad 15 minuten ~50-60°,
spülen,
hartkochen 60 minuten ohne sealingzusatz, werkstück schwebend eingehängt, schwankende temperatur wegen zugabe von verd. Wasser,

Problem:
Oberfläche wolkig, hoher farbverlust im wasserbad, teilweise stellen ohne farbe.

Vorgang zweiter Versuch:
Abbeizen nartriumhyroxid (rohrreiniger) -> oberfläche schwarz,
oberfläche Abgeschliffen k400,
20 minuten im schwefelsäurebad ohne strom.
spülung,
10 sekunden im natriumhydroxidbad,
spülung,
eloxieren 60 minuten bei 2,2 A (Bad wurde mittels umrühren alle minuten gewälzt) Badtemperatur wieder bei raumtemperatur, kein wesentlicher anstieg,
spülung,
Farbbad 20 Minuten bei 50-60°,
Spülung,
hartkochen 60 Minuten ohne sealingzusatz, konstante temperatur, werkstück schwebend eingehängt,

Problem:
Nach dem eloxieren und auch nach dem Färben hats Perfekt ausgesehen,
me. schöne eloxalschicht und kräftige färbung wie gewünscht,
nach dem kochen wieder starker (unregelmässiger, unten mehr wie oben) farbverlust und am unterstel teil des Werkstückes helle Flecken.

Was mache ich falsch oder was sollte ich beachten damit die färbung kräftig und regelmässig bleibt ?
Können die hellen stellen an der unterseite des Werkstückes an den aufsteigenden luftblasen liegen ? es hängt recht knapp (1cm) überm kochtopfboden..

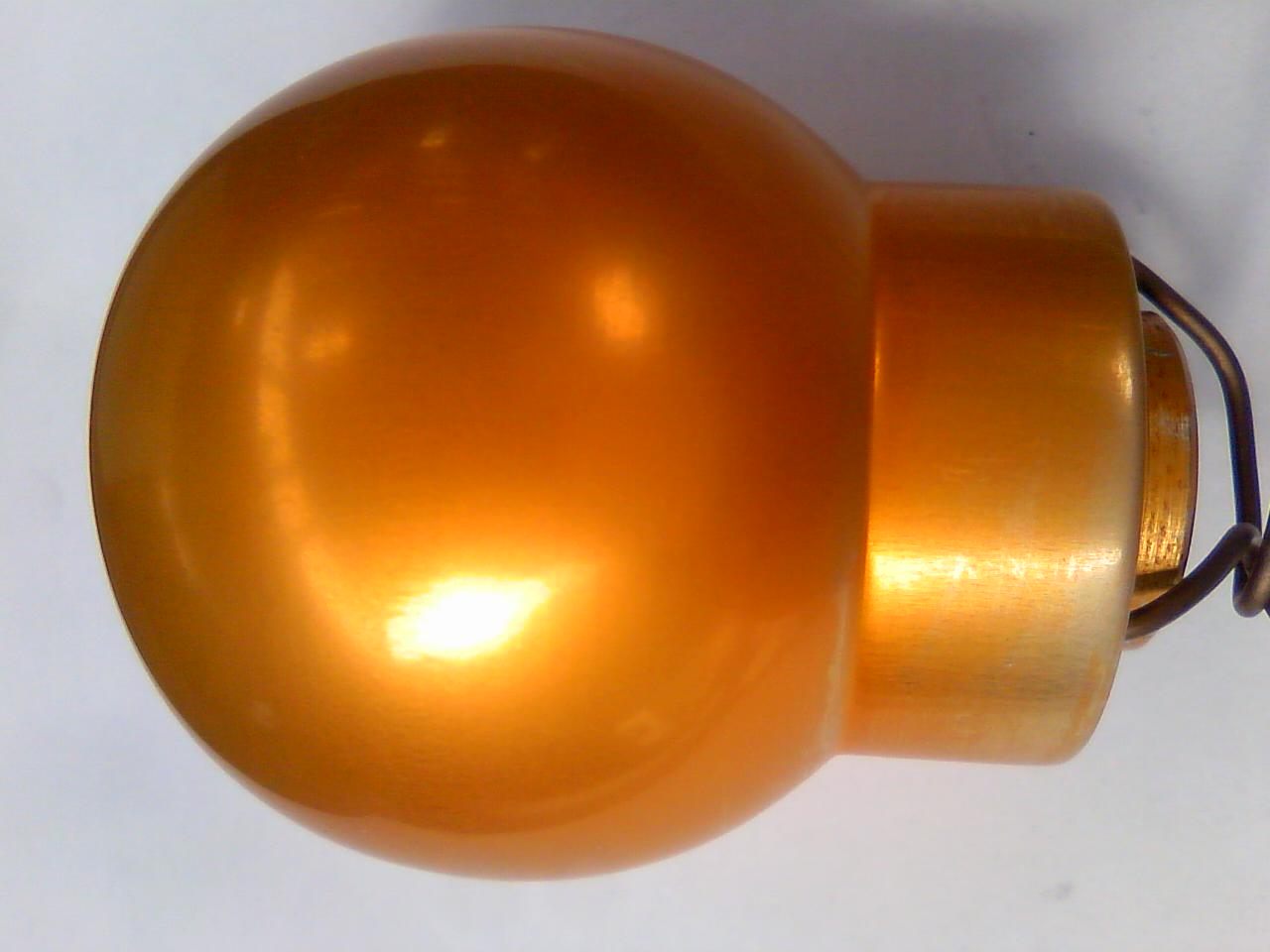

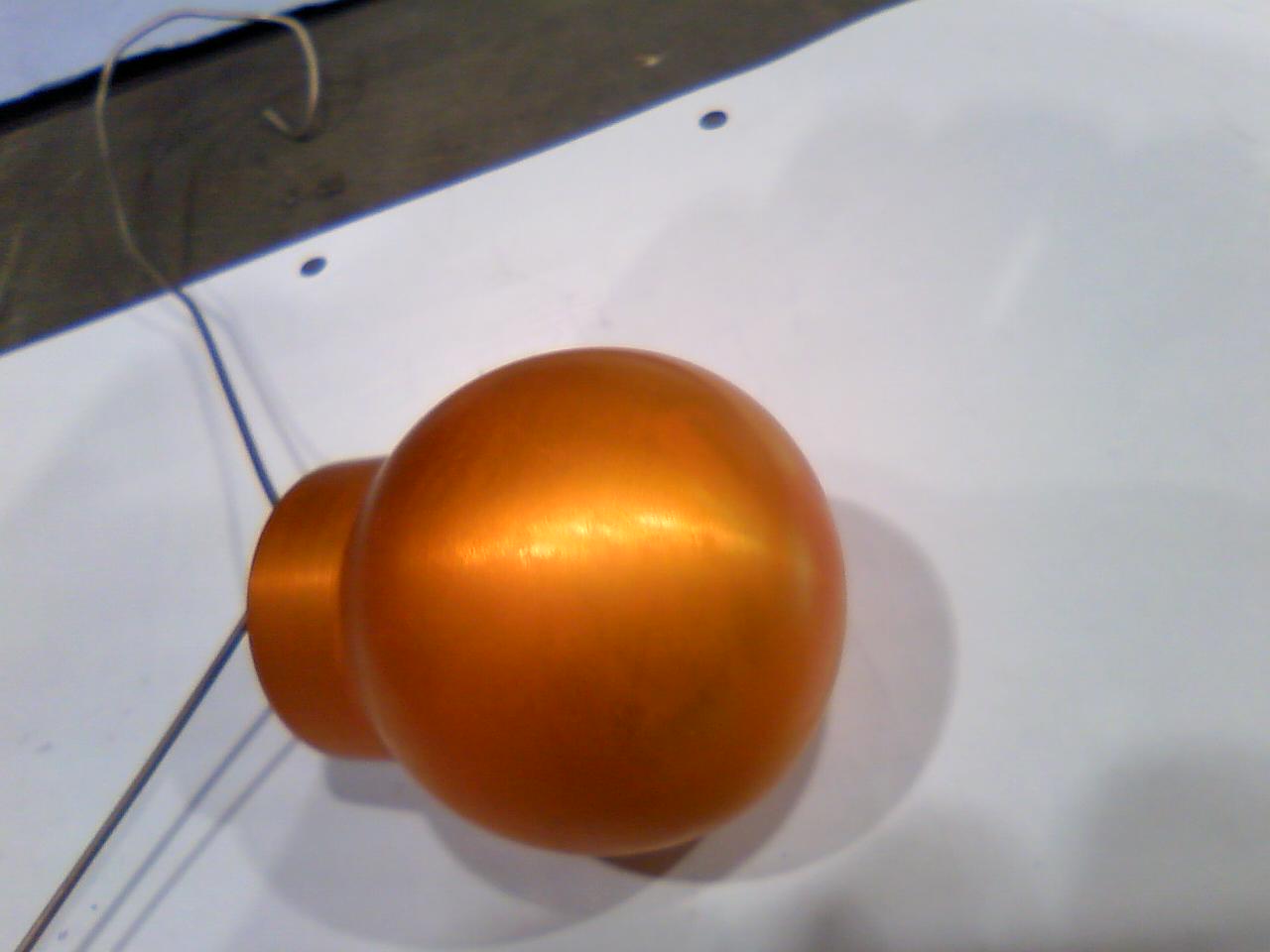

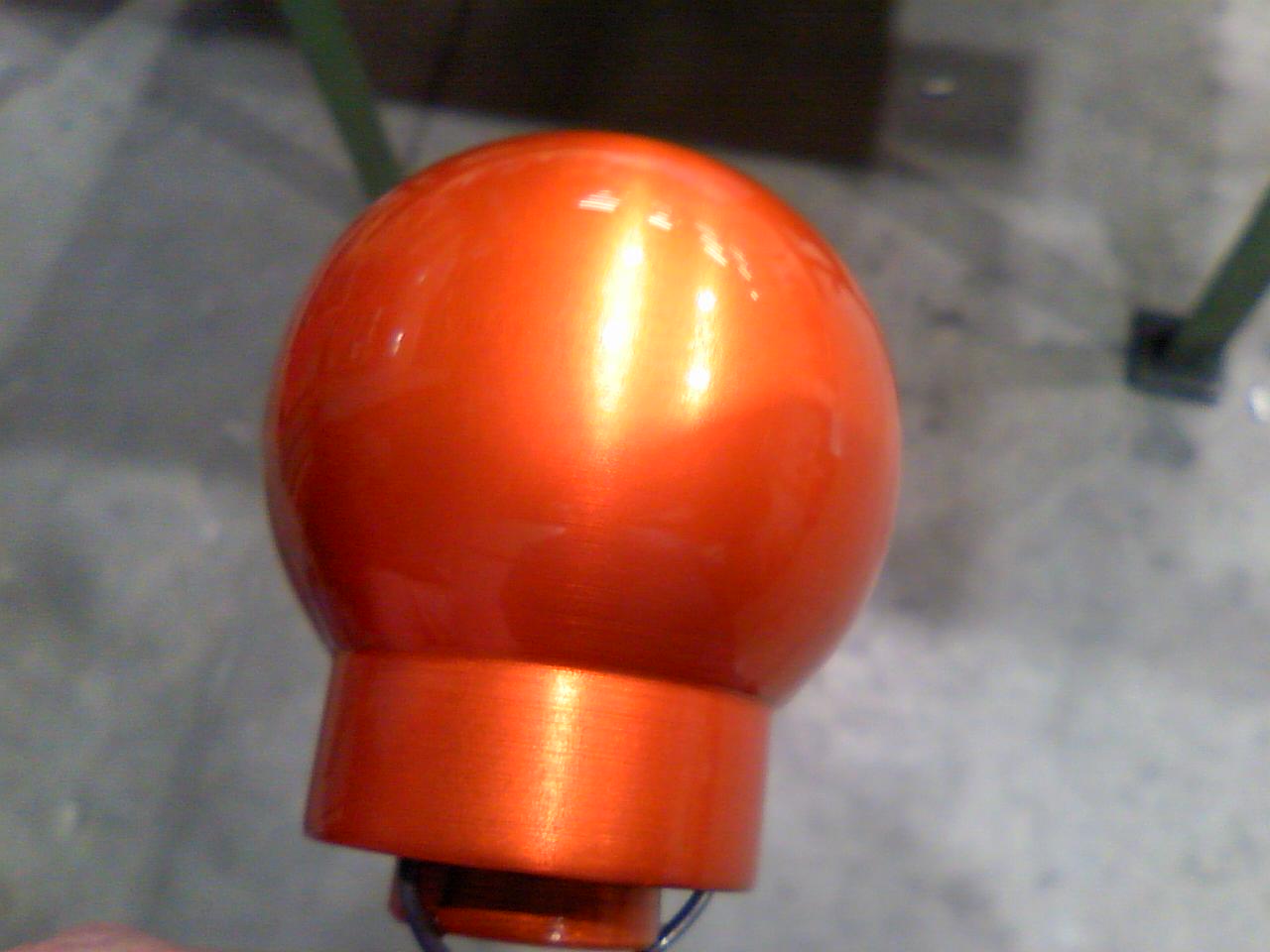

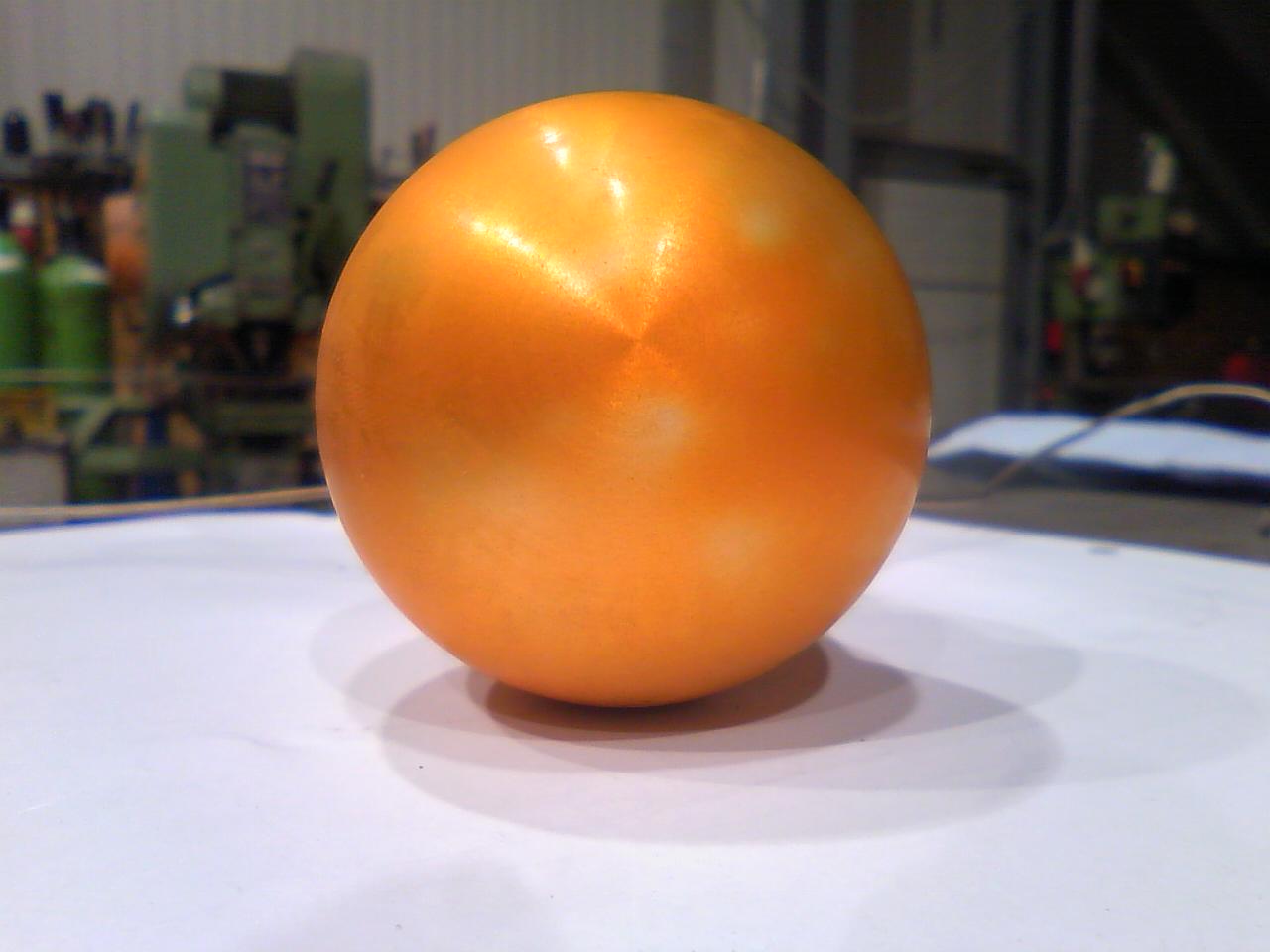

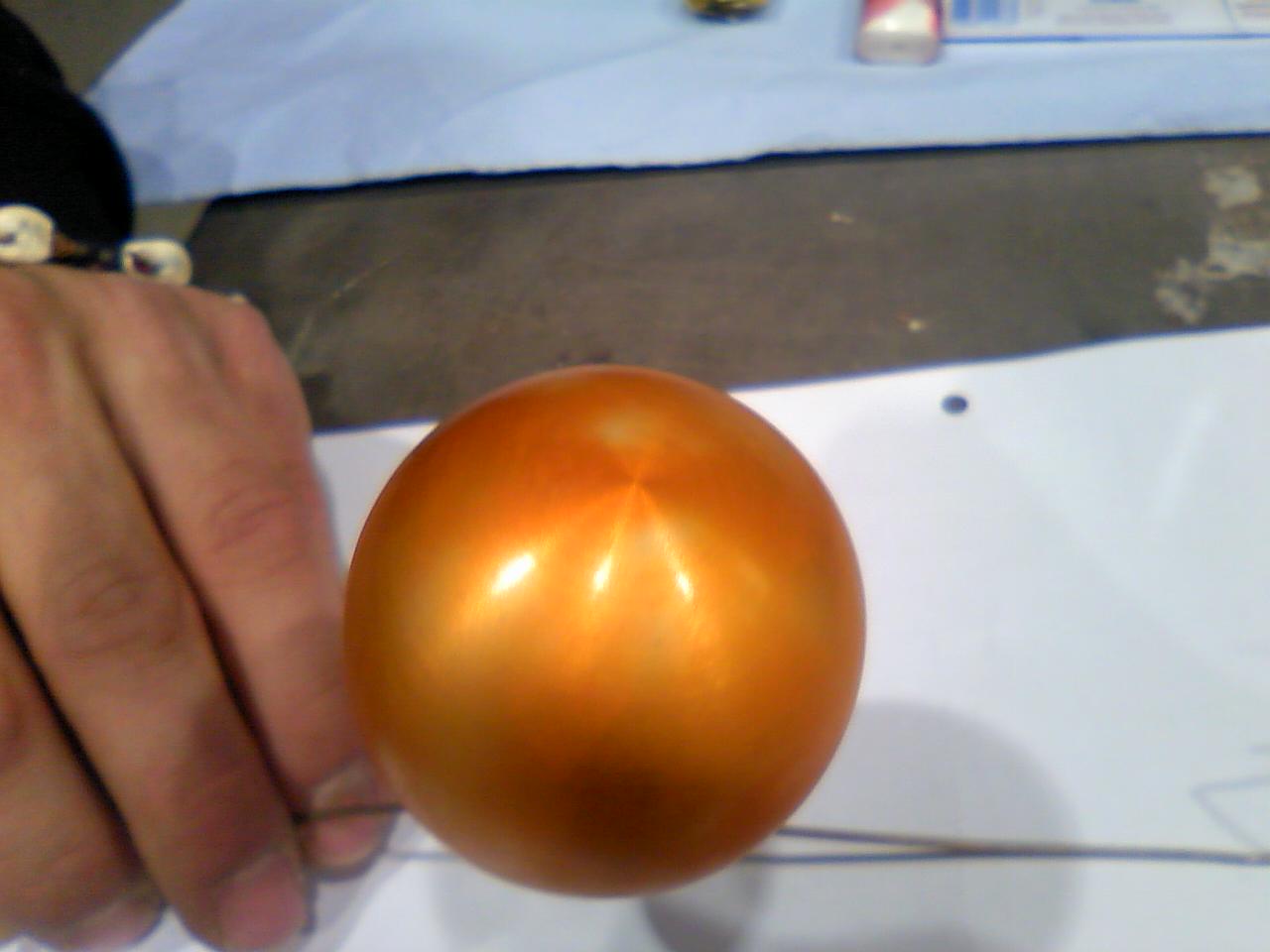

Anbei noch die Bilder in Reihenfolge.

Hallo

das Problem hatte ich auch zu Beginn.

Es liegt am Sealing.
Es geht im Prinzip auch ohne Sealingzusatz aber dann musst du dein Werkstück für die ersten 5 min
auf jeden Fall im Wasserdampf Sealen um ein Ausbluten der Farben zu verhindern.

Mein Topfdeckel hat z.B. ein kleines Loch dadurch stecke ich den Titandraht und nach ca. 5 Minuten im
Wasserdampf bei kochendem Wasser lasse ich es in die Flüssigkeit gleiten.

Die Sealingzusätze verbessern das Ergebnis aber um einiges. Kräftigere leuchtende Farben da du
Ablagerungen aus deinem Wasser verhinderst und eine stabilere Farbschicht gegen Abrieb und Ausbleichen.

Mit der Forumsuche nach zweistuffen Sealing oder Sealingzusätze findest du auch noch Informationen.

Grüsse

Matthias

hallo,

befolge die anweisungen der eloxieranleitung und führe auch 2-stufiges sealing durch,
dann hast du keine probleme mehr.
gruss
siggi

danke für eure Antworten,

werde mir einen zusatz bestellen und das 2 stufen sealing versuchen.
